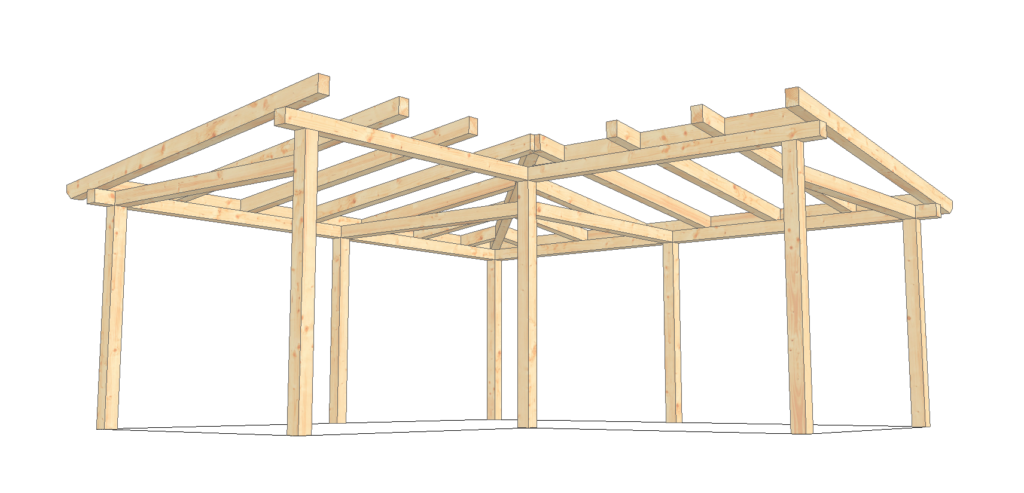

Dalším požadavkem byl návrh konstrukce dle zadání zákazníka na ATYPICKÉ zastřešení.
Rozměr půdorysný cca 6,5/4,65 m
Zatřešení ATRIA
Stání pro 2 auta
Požadavek samostatné stojící pultové stání na dvě auta na devítí sloupech s menším sklonem pro použité plechové krytiny.
Půdorysný rozměr 6,5*5 m výška okapních/zadních sloupů 2 m výška předních sloupů 2,32 m.
Dimenze použitých materiálů:
vaznice a sloupy KVH NSi 140/140 mm, krokve 120/160 a pásky 120/120 mm
Cena za dodávku matriálu a výrobu na CNC 59.000,– bez DPH. Cena neobsahuje nátěr, montáž a dopravu k zákazníkovi.
Máte i Vy zájem o návrh a nezávazanou cenovou nabidku, neváhejte nás kontaktovat na mail info@chytrestavby.cz nebo mobil 602532987.
Vjezd
Dnešní práce na dřevěné konstrukci vjezdu.
Rozhodli jsme se vjezd a následnou bránu udělat trochu jinak, aby nám pasavalo do celkového záměru, který se snažíme vytvořit. Trochu inspirace vesnickým stavením, trochu ranč se zasazením do přírody mezi stromy…
Předloha
Zahradní domek
Zastvěná plocha včetně kryté terasy 6×6 m tedy 36 m2
Dvě místnosti 3,5×2 m jako sklad a 3,5×4 m jako zázemí + terasa 2,5×6 m.
Venkovní posezení ke kiosku
Návrh konstrukce posezení ke kiosku s občerstvením.
Stavbu jsme navrhnuli na patro, vzdušný prostor, zajímavá reklama sama o sobě.

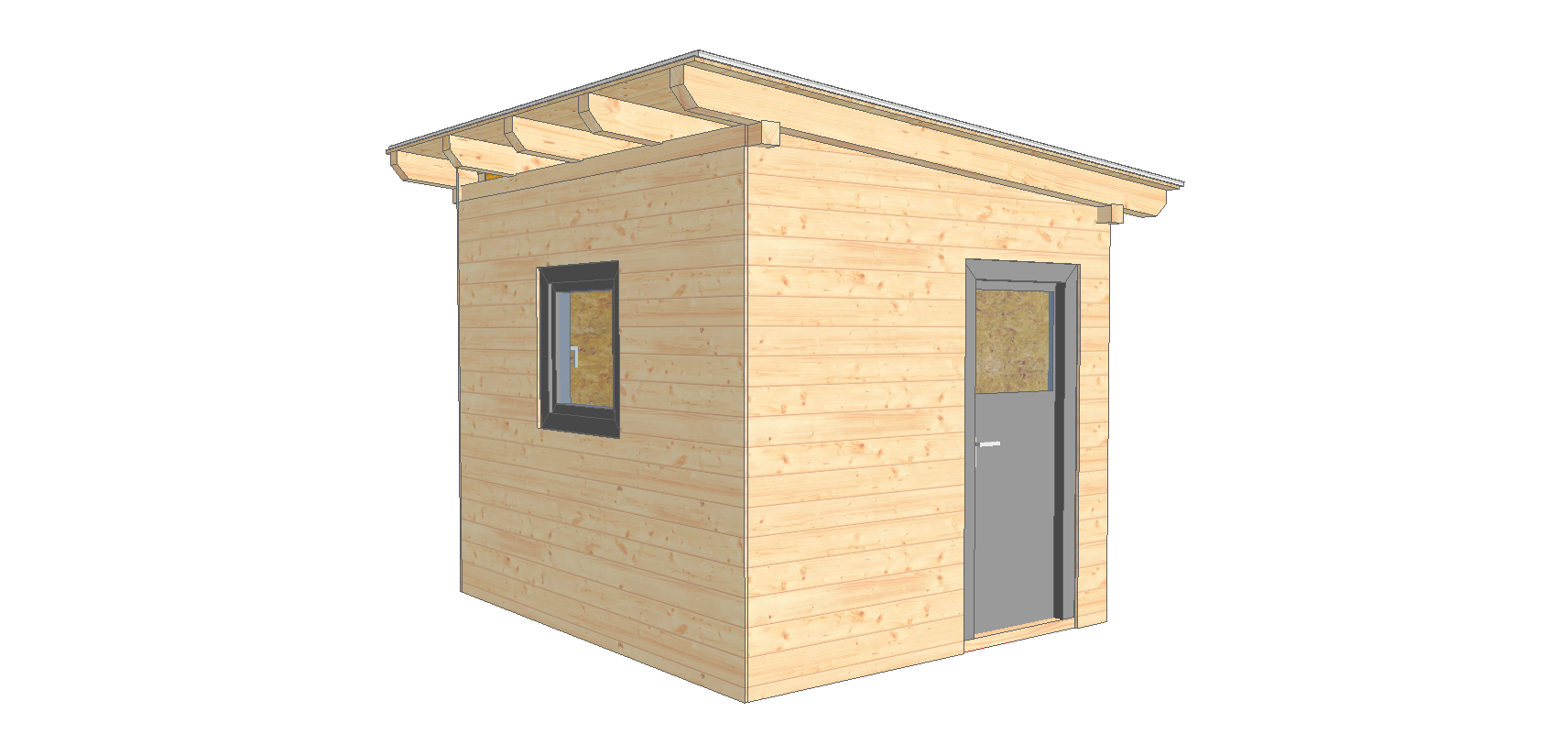

Zahradní sklad 2,5*3
Jednoduchá konstrukce pro zahradní sklad opláštěno palubkou. Možnost zateplení a vnitřní opláštění např. OSB deskou.

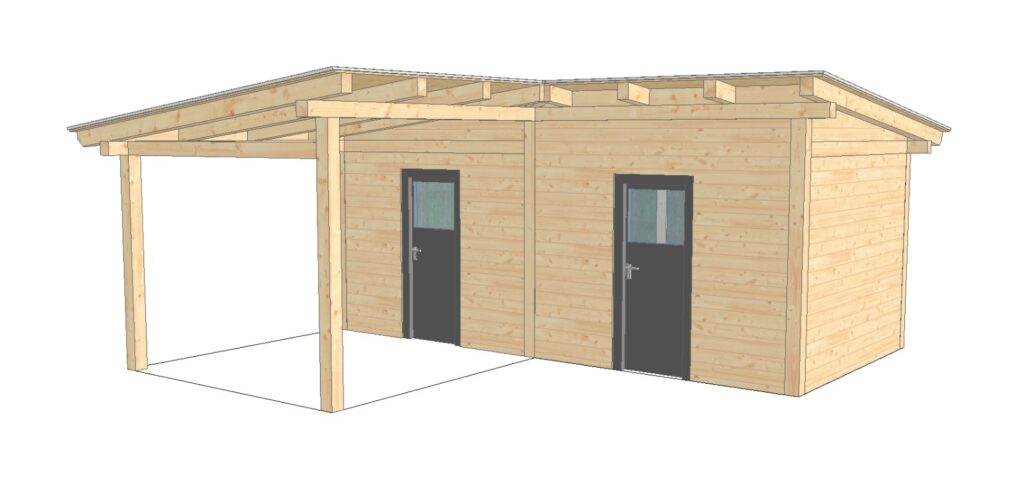

Stání na auto s malou dílnou
Další práce byla návrh konstrukce na stání na auto s dílnou/skladem.
Zastavěná plocha 6*5 m rozděleno zhruba na polovinu.

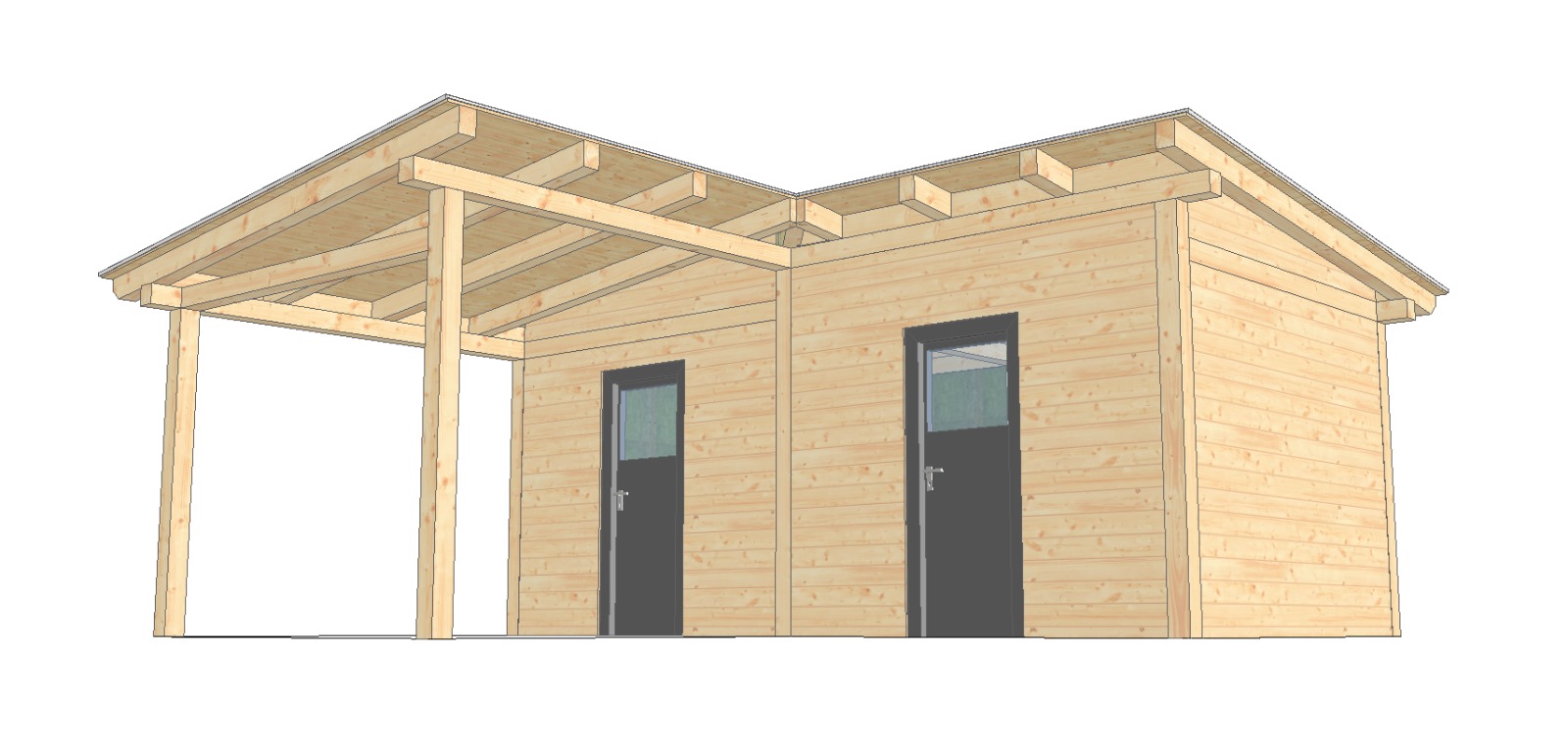

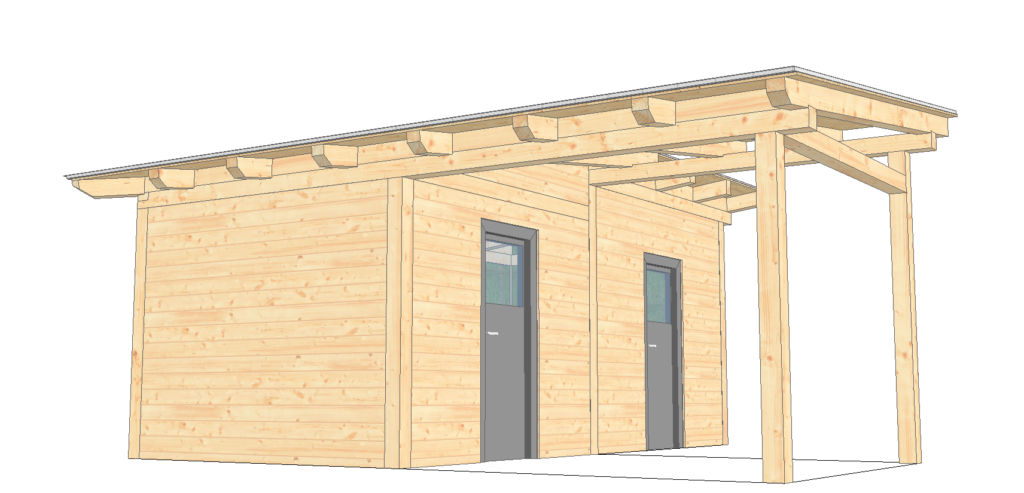

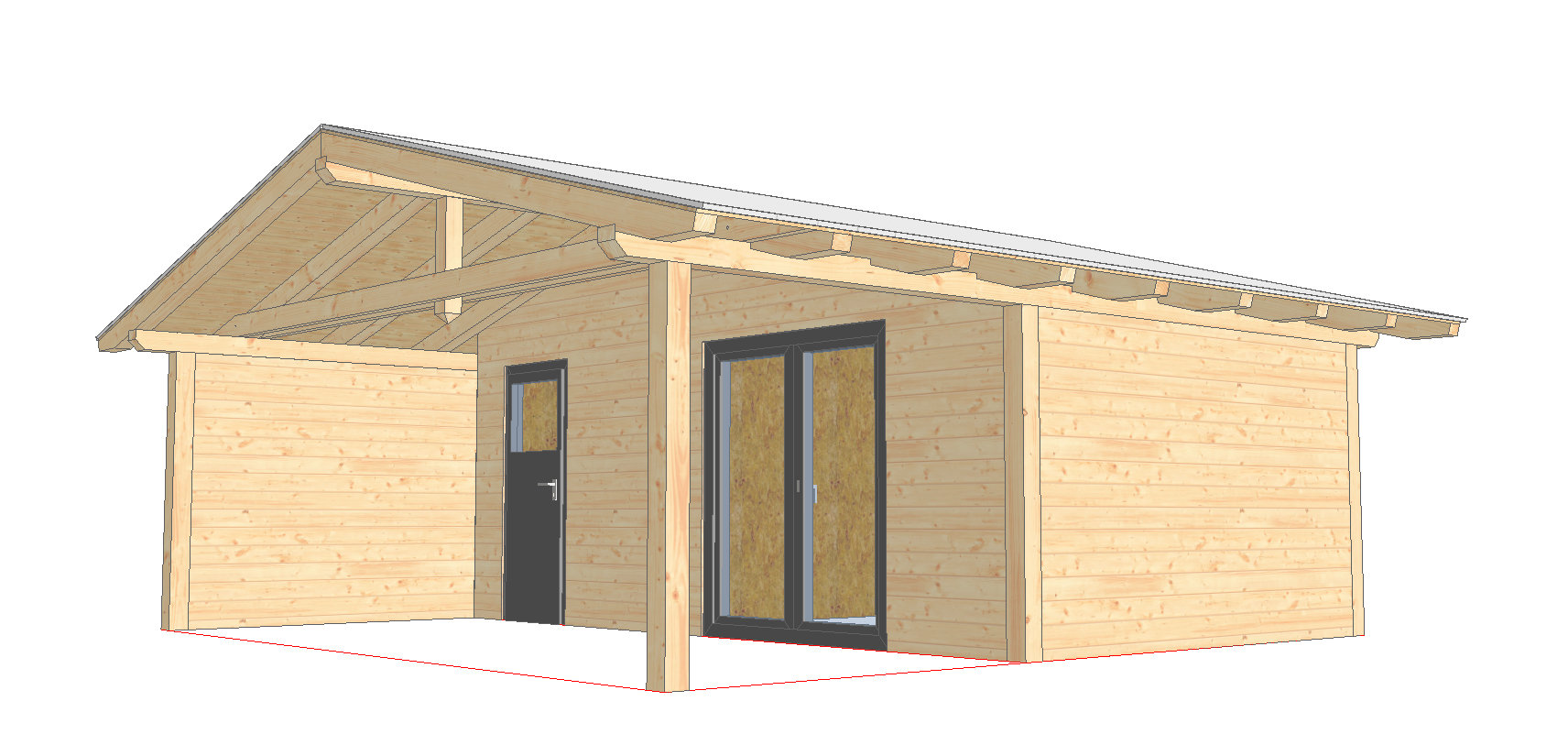

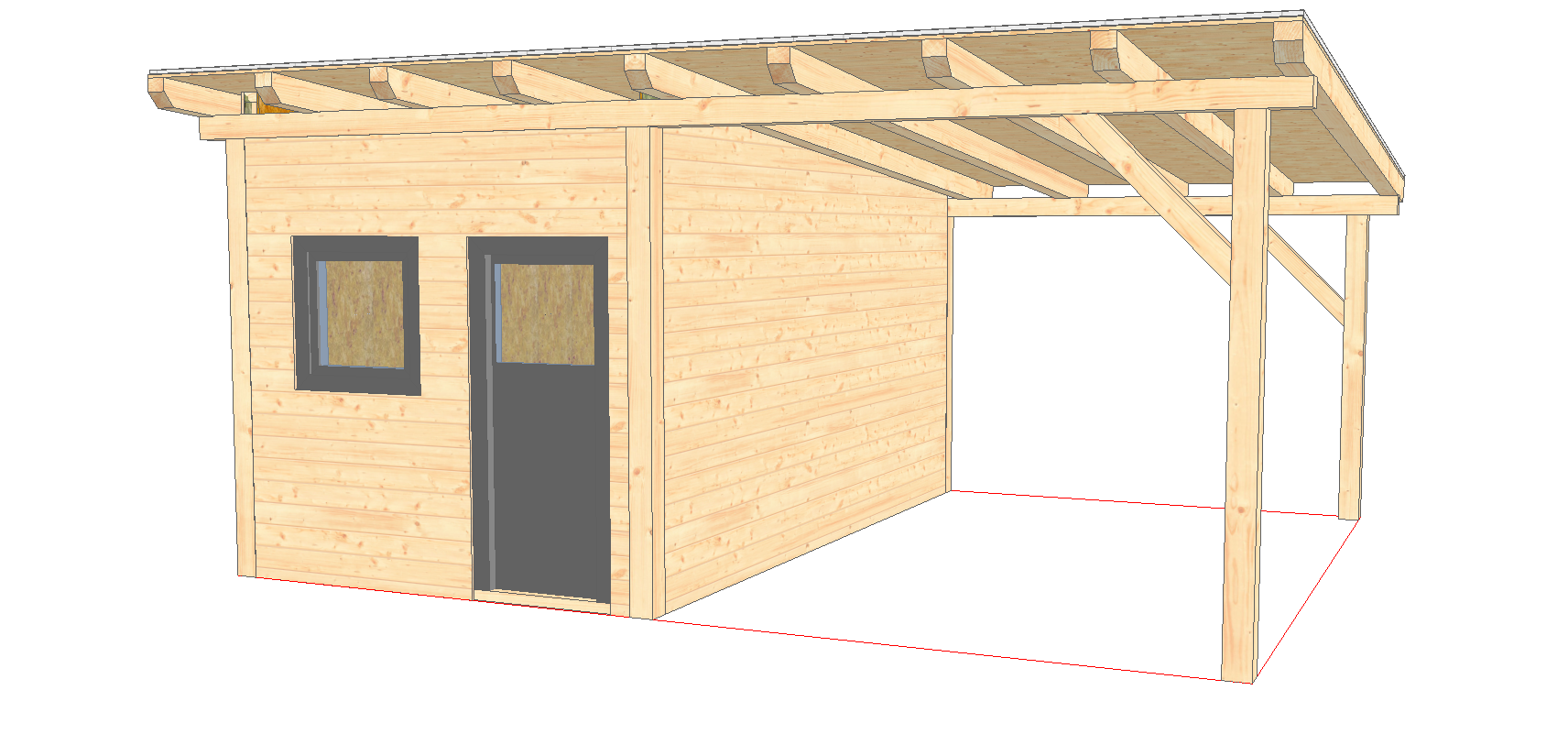

Zahradní domek s přístřeškem na posezení
Požadavek na zahradní domek který bude obsahovat jednu místnost jako sklad zahradního nářadí a jednu místnost pobytovou pred kterou by mělo být kryté posezní. zatím jen v pracovním návrhu

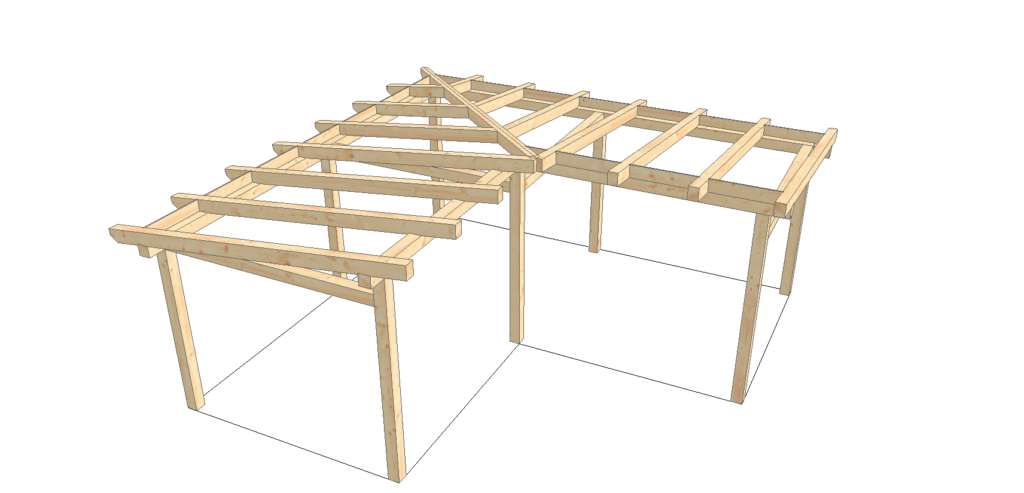

Konstrukce provedená jako samonosná pultová střecha do tveru L a jednotlivé stěny bude tvořit rámová konstrukce opláštěná jen vždy mezi nosnými sloupy.

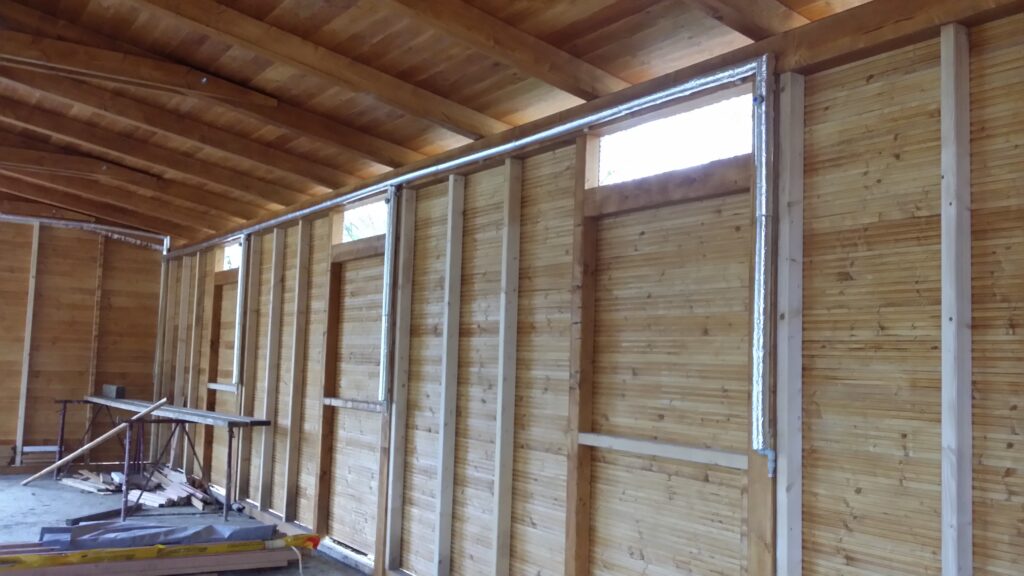

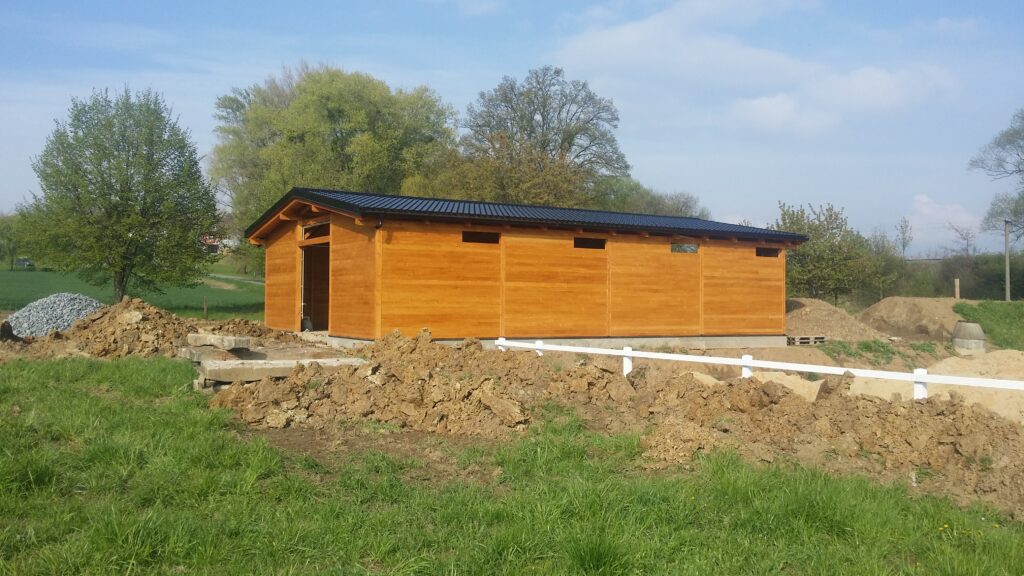

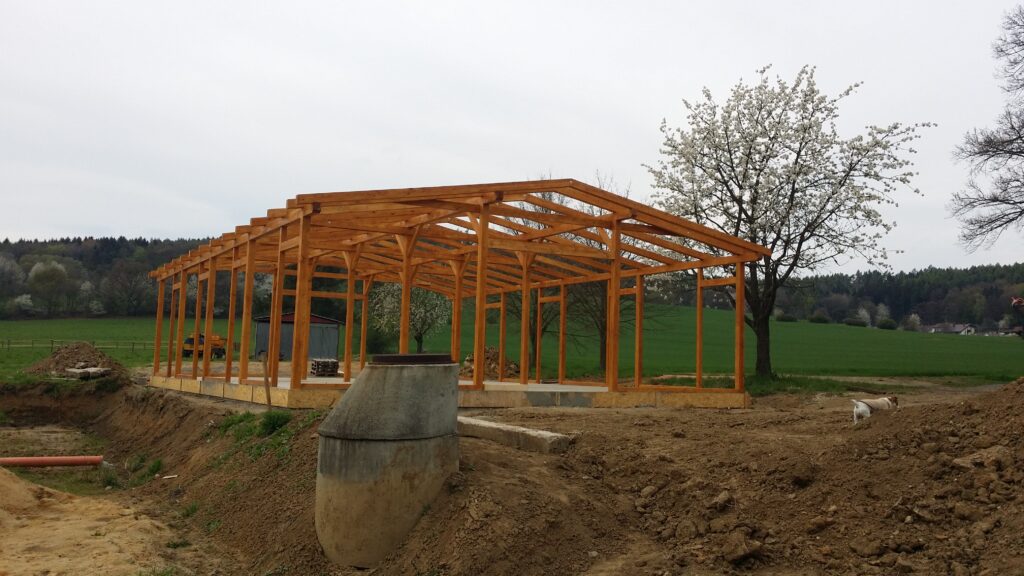

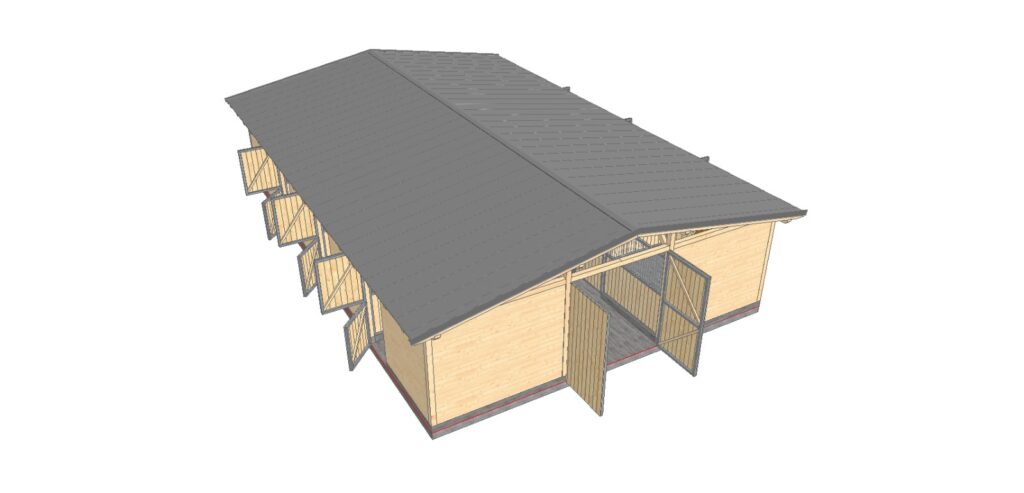

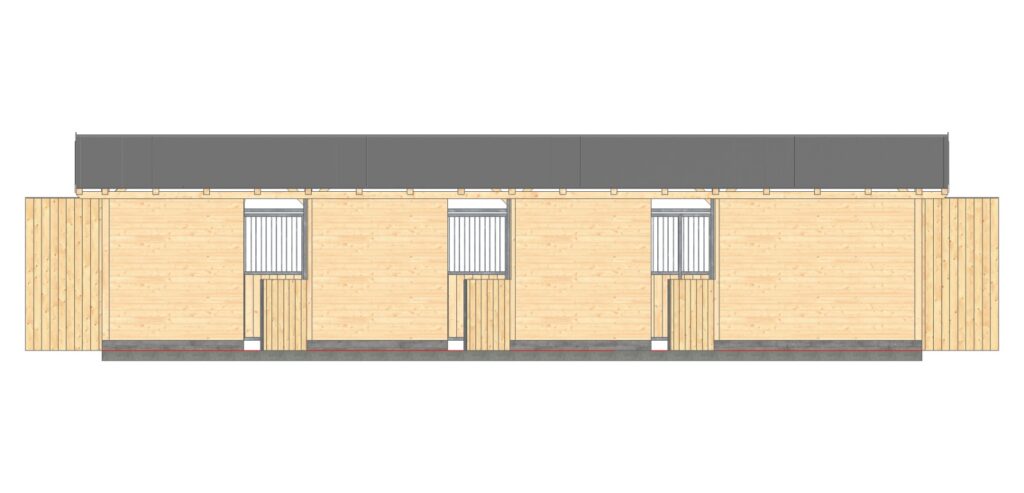

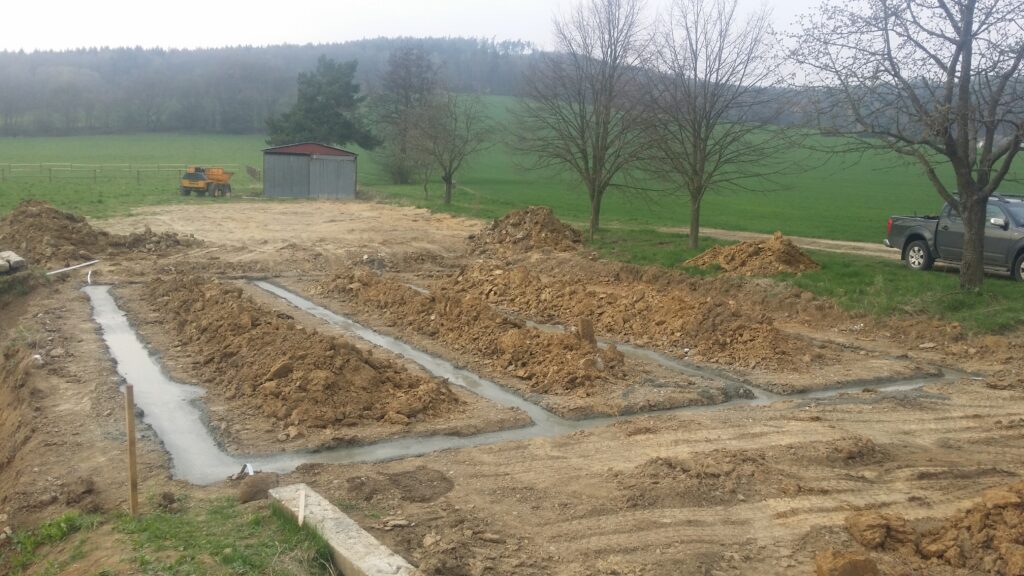

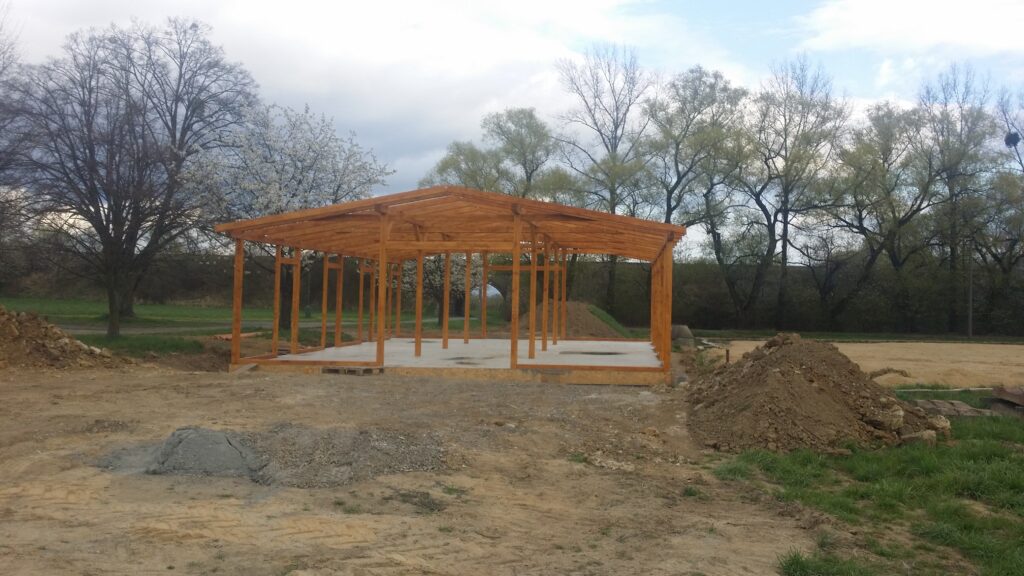

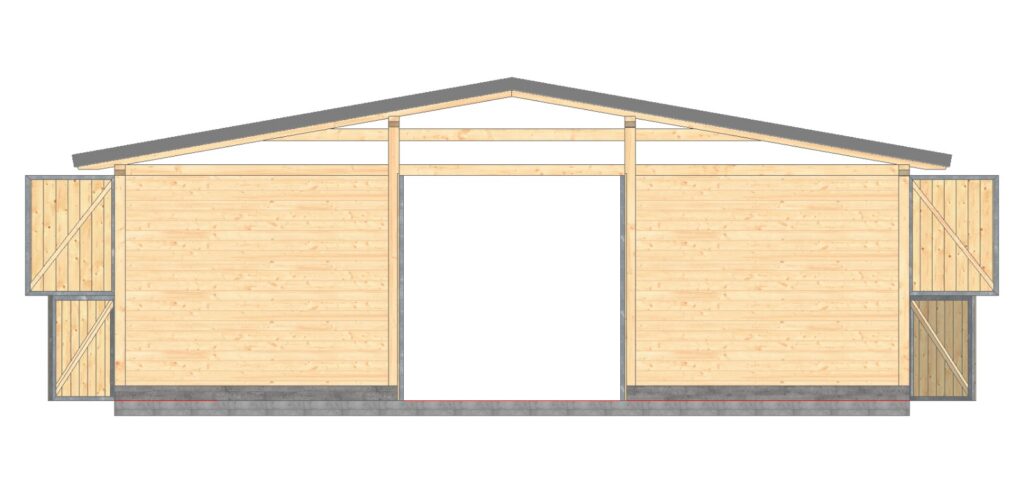

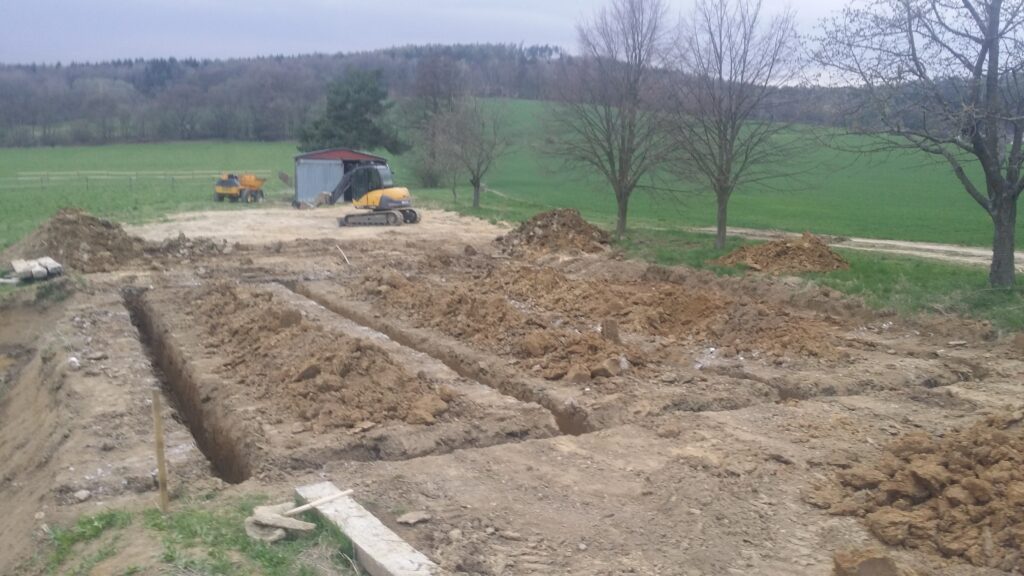

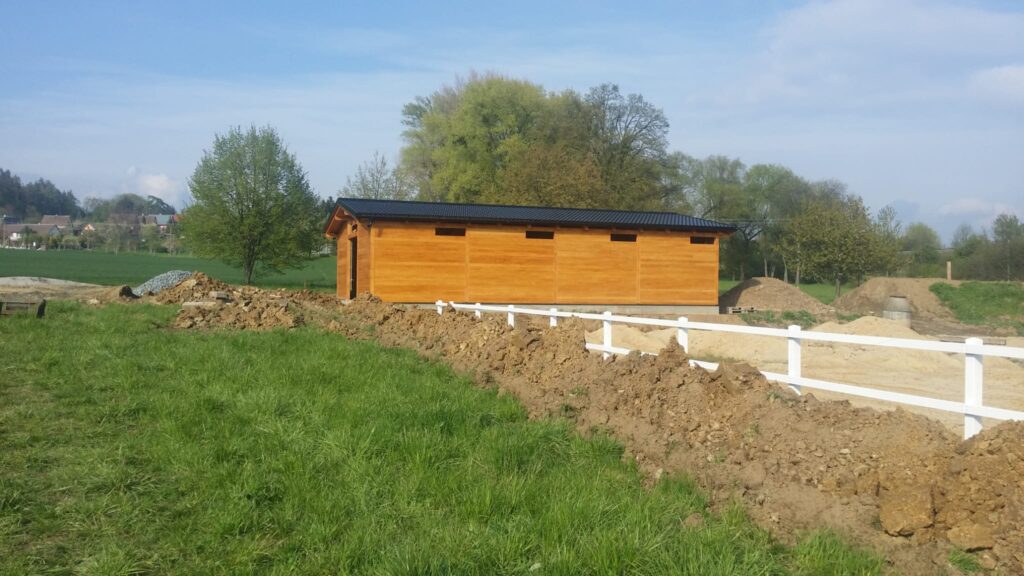

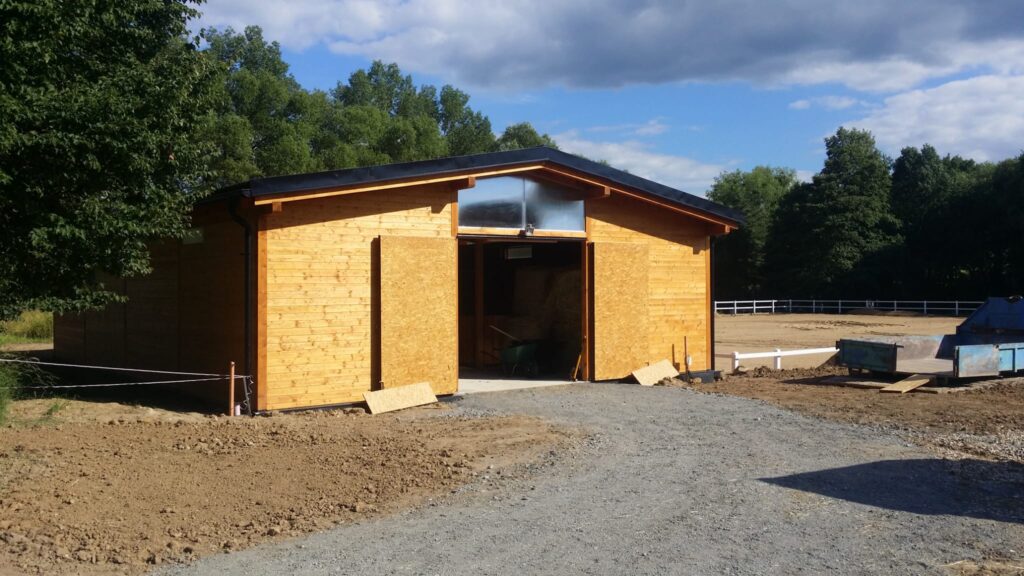

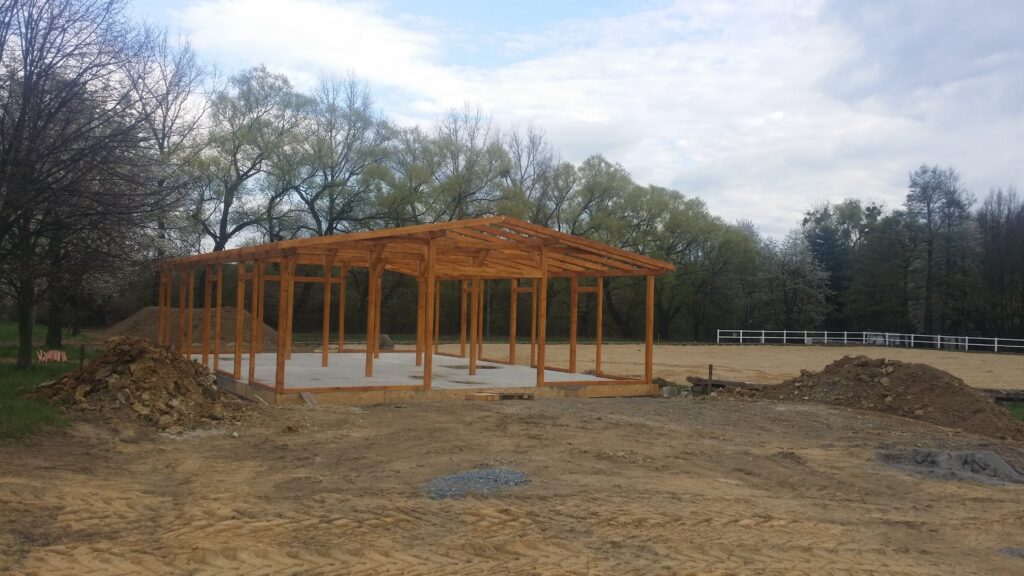

Stavby pro koně

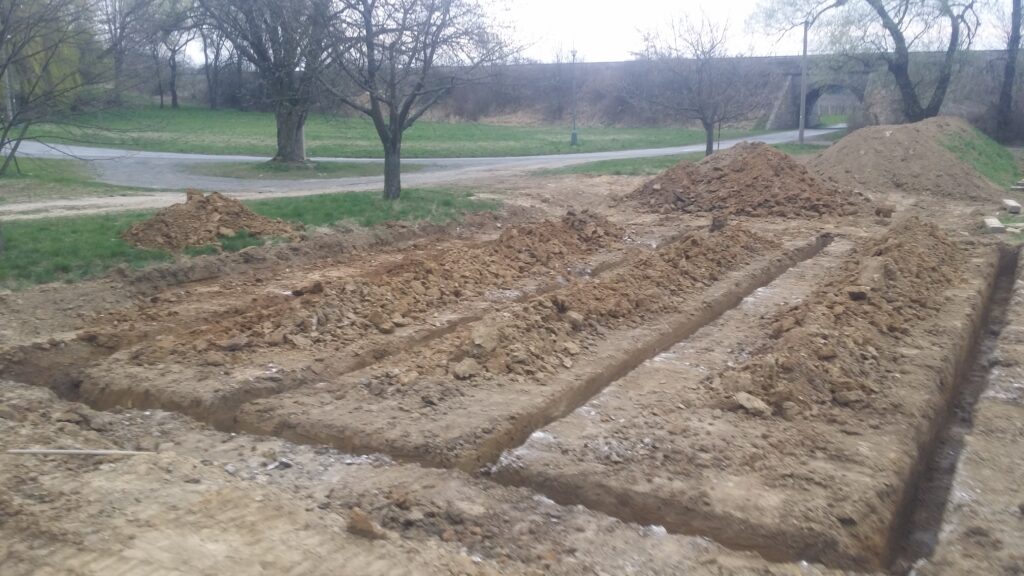

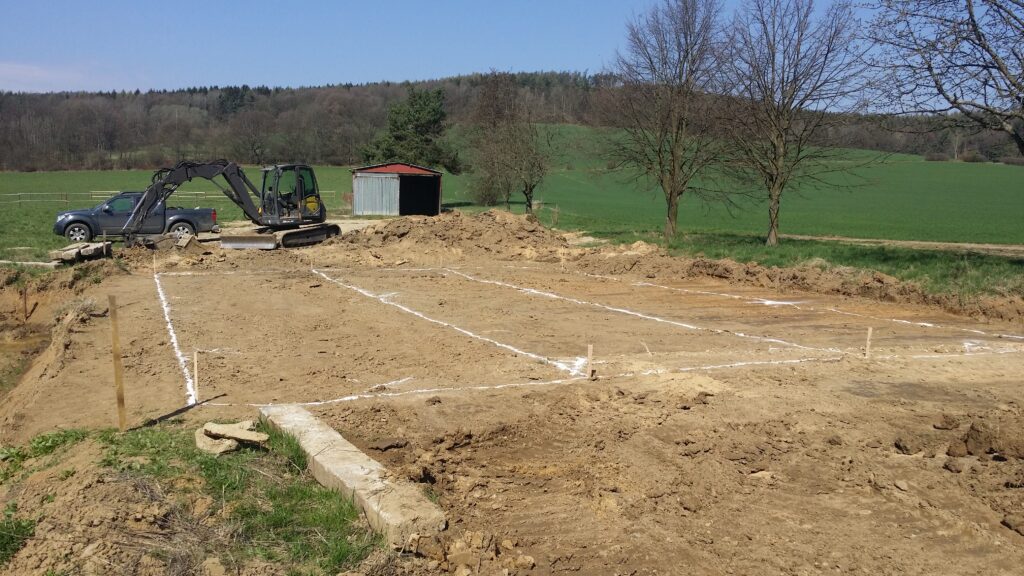

Samostatnou kapitalou staveb jsou stavby pro koně a různá hospodářská zvířata. stavěli jsme několik let zpátky stáje, tak nějaké zkušenosti určitě jsou. Navíc nám spoustu poznatků přinesl i provoz.

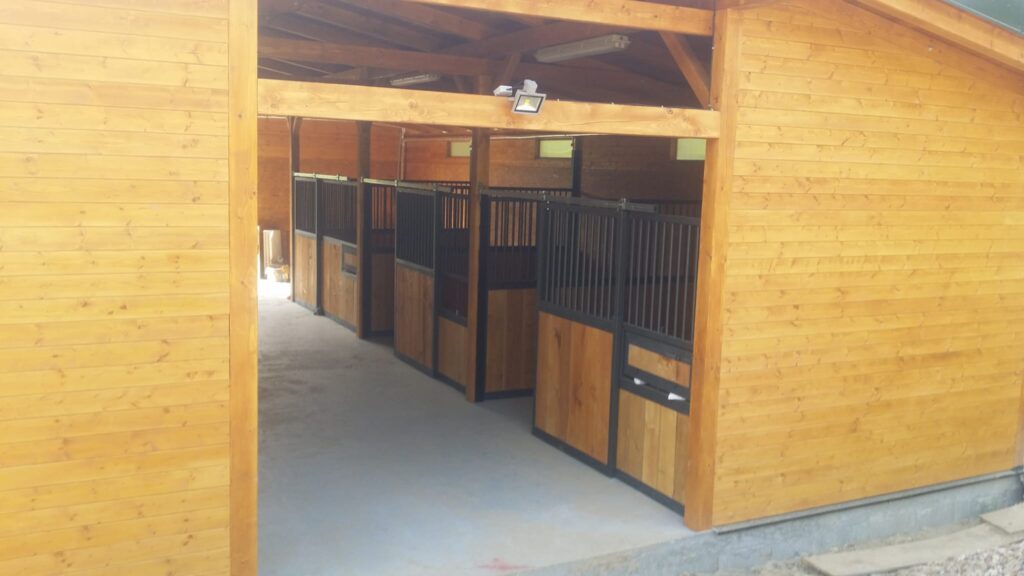

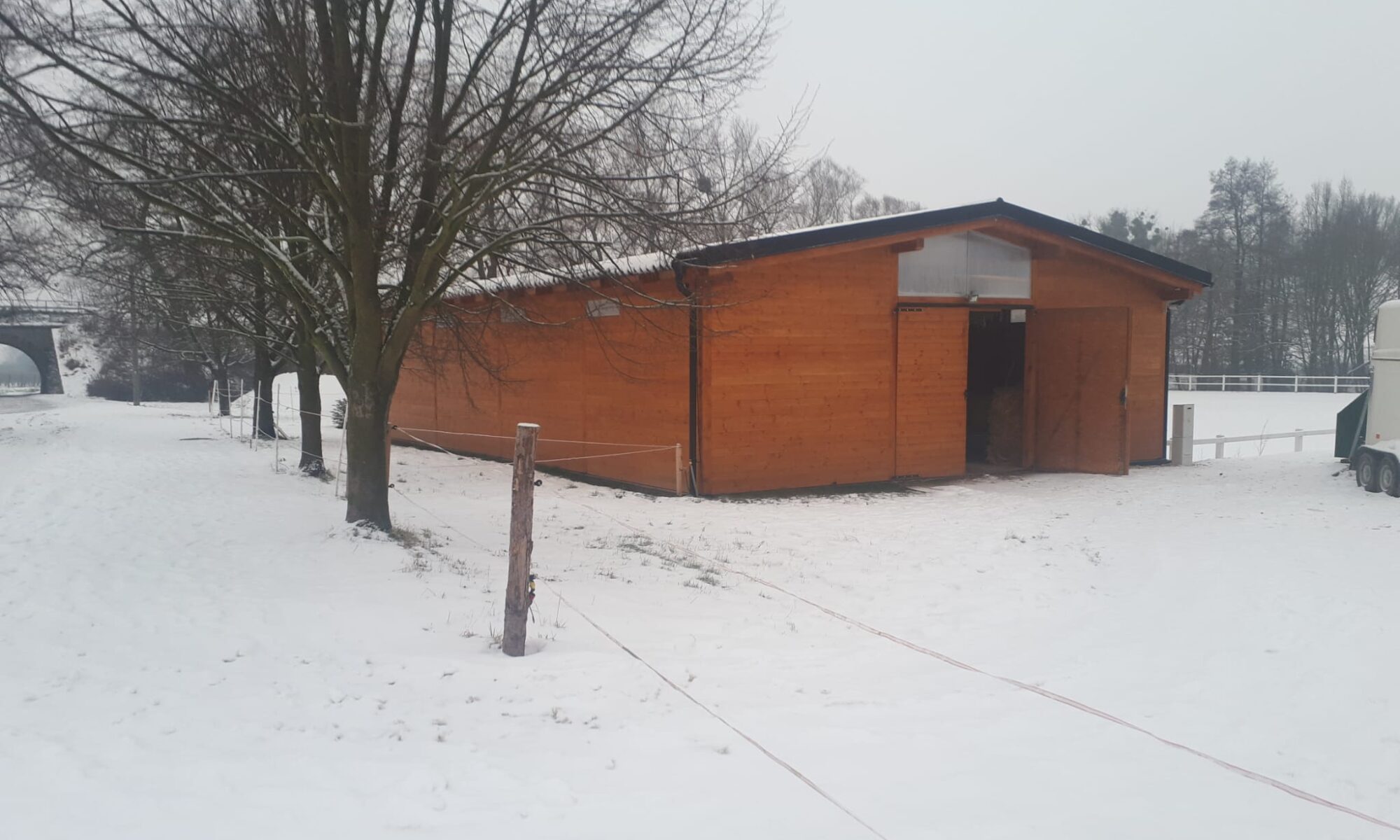

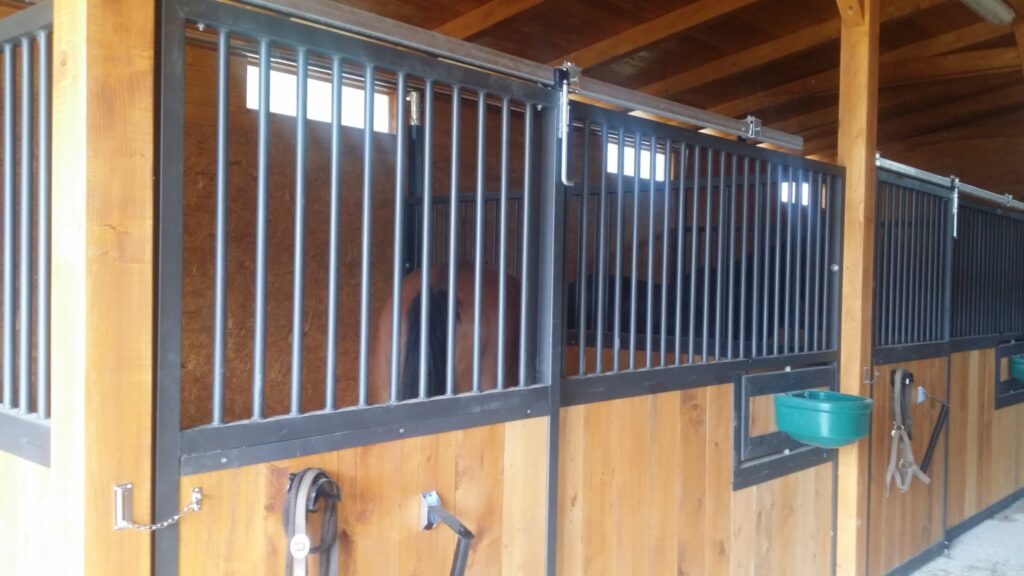

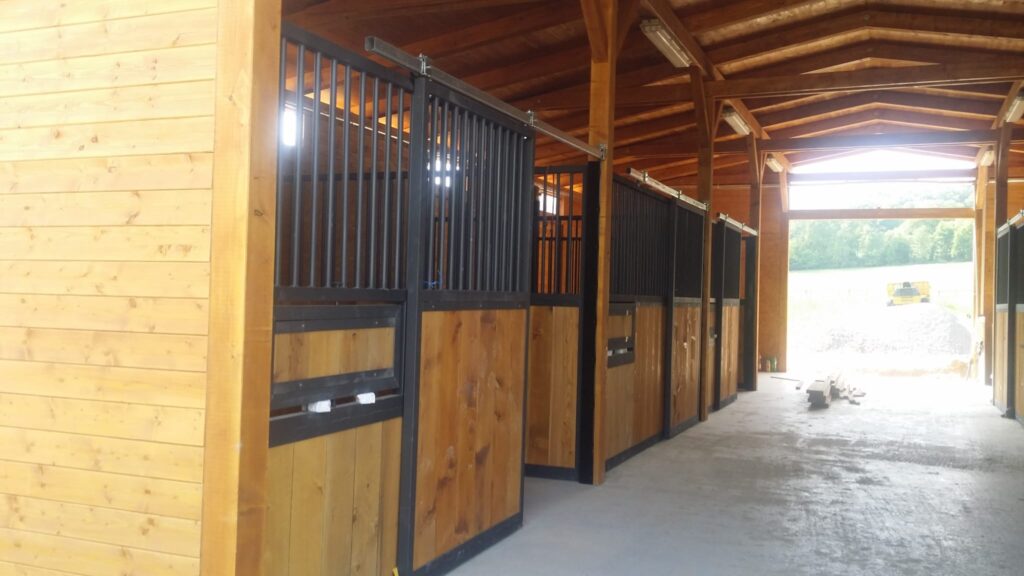

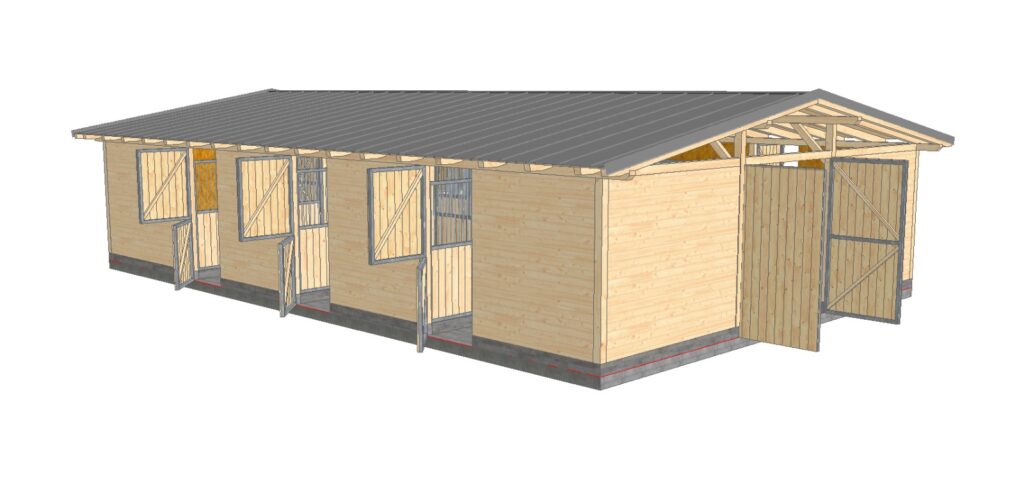

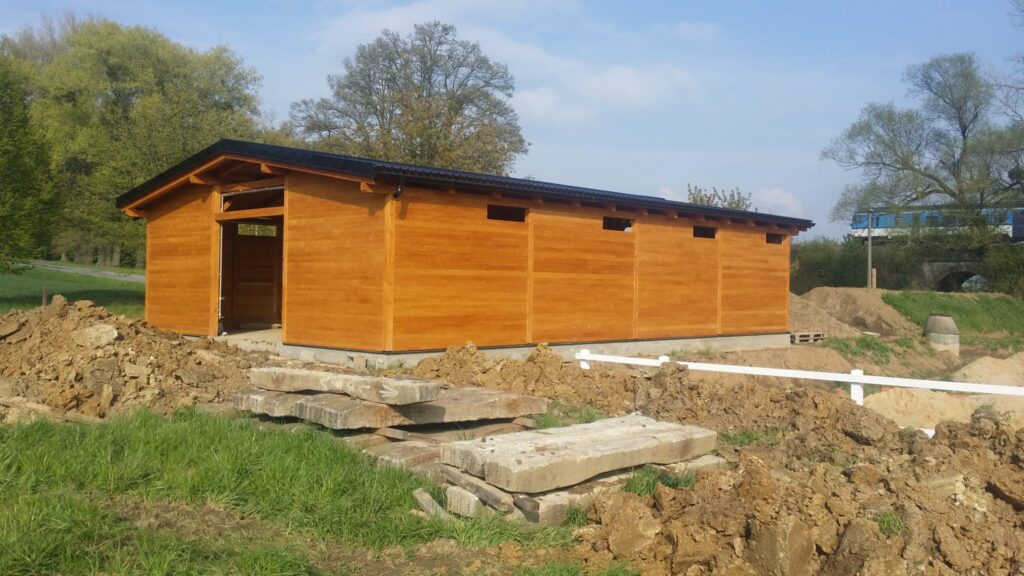

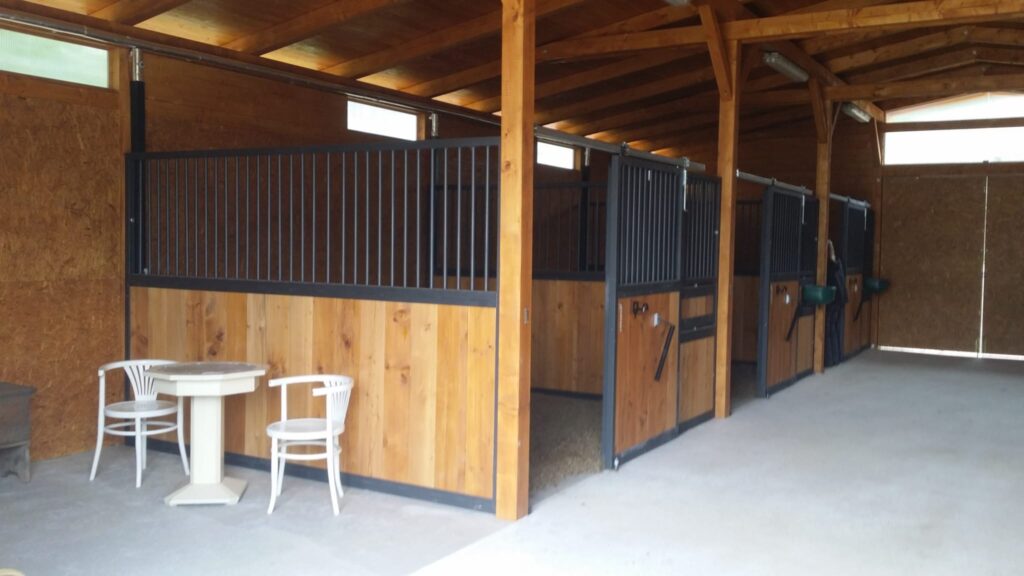

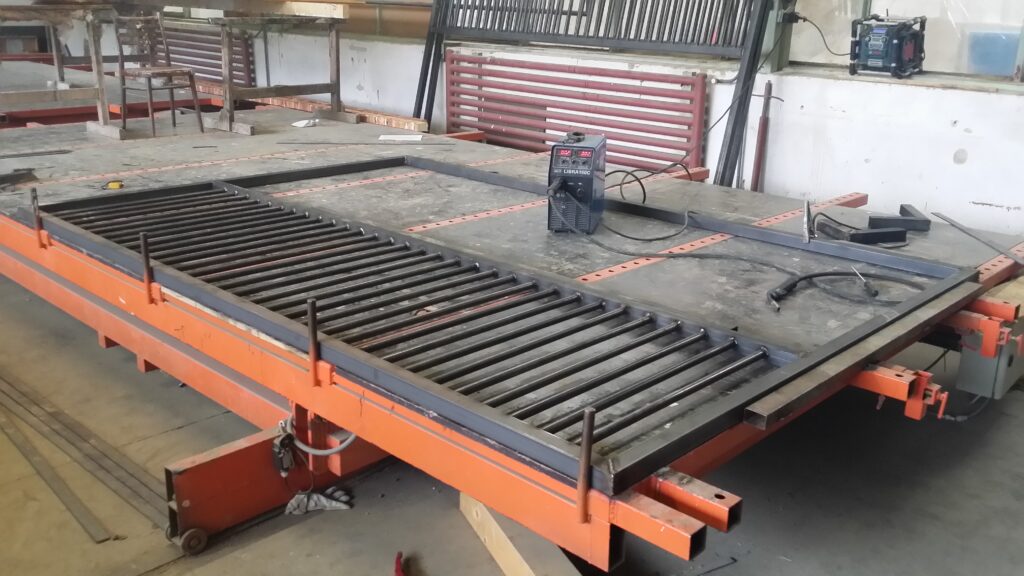

Naše stáj byla má celkem 6 boxů a prostor jako přípravna a sklad krmiva + nějaké zázemí.

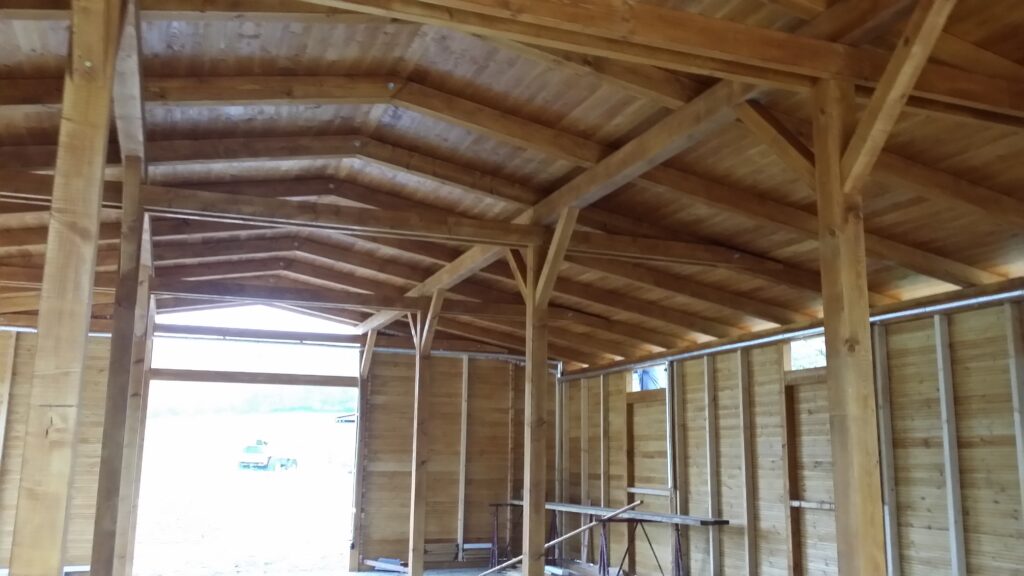

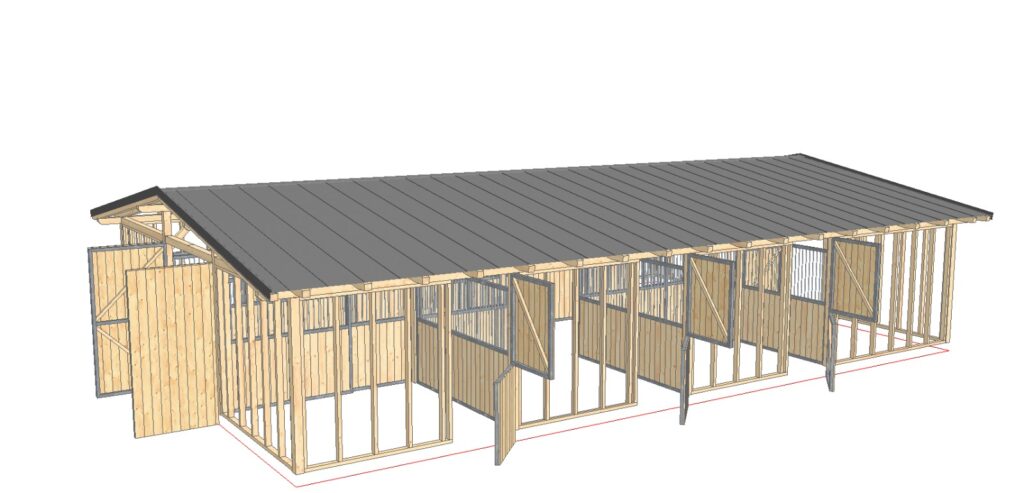

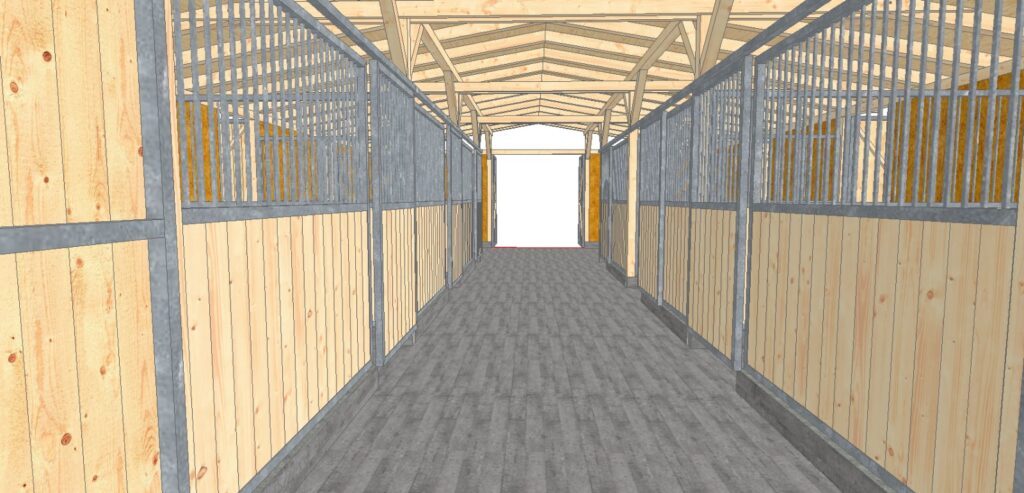

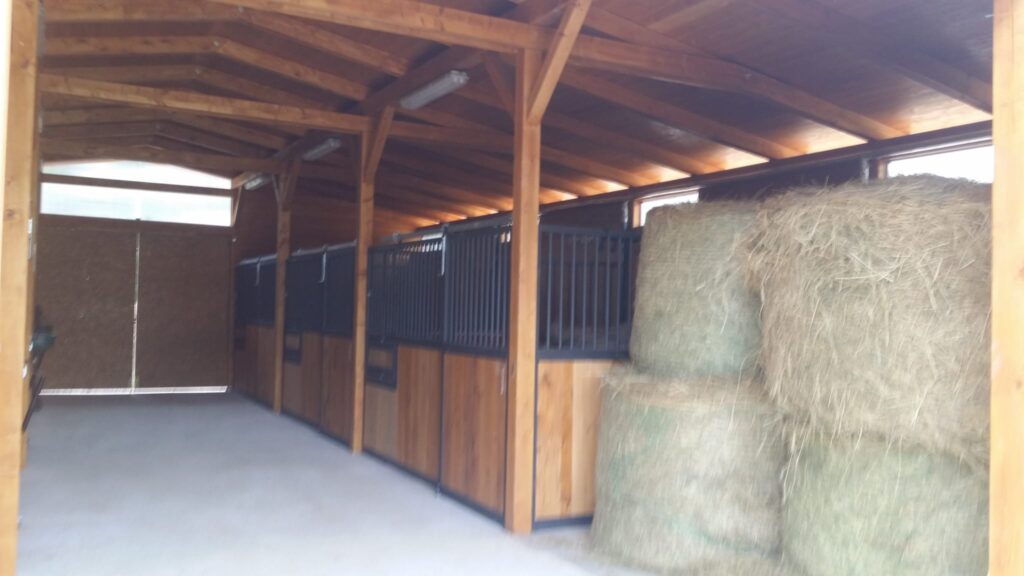

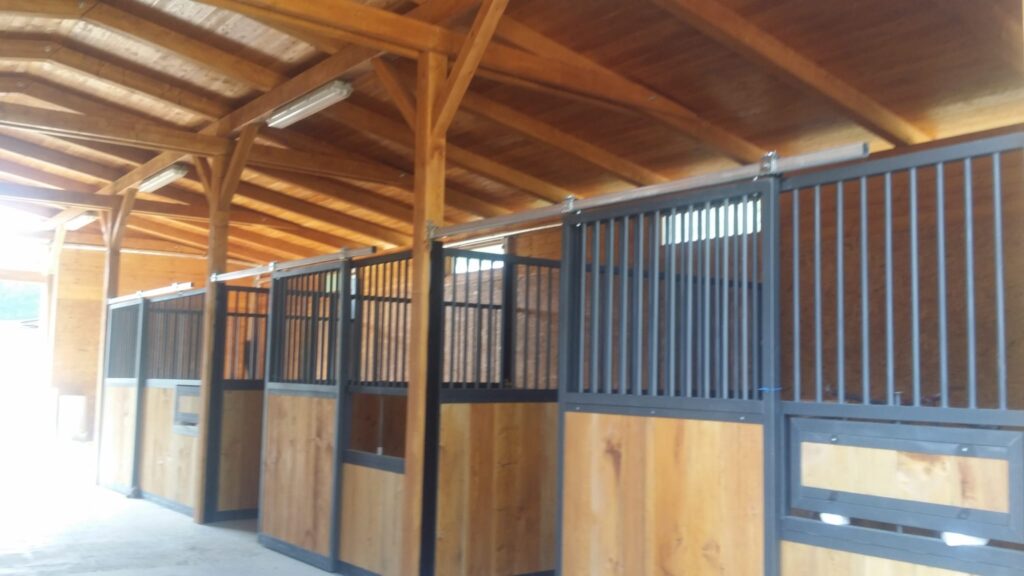

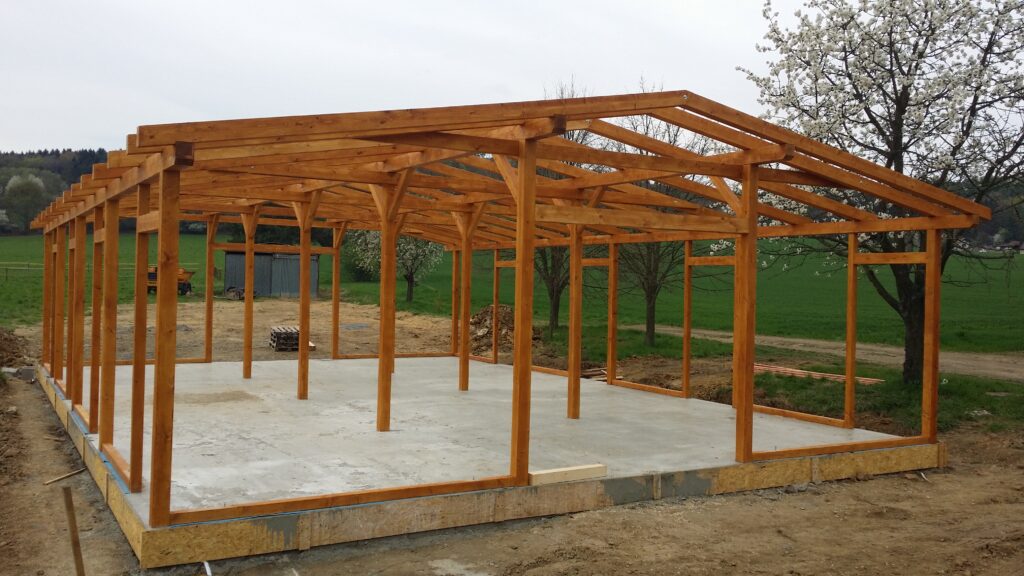

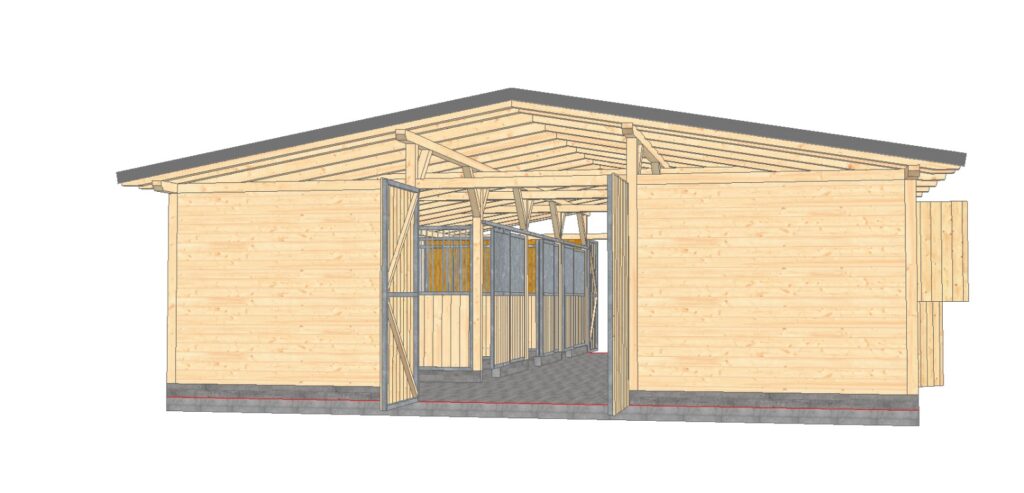

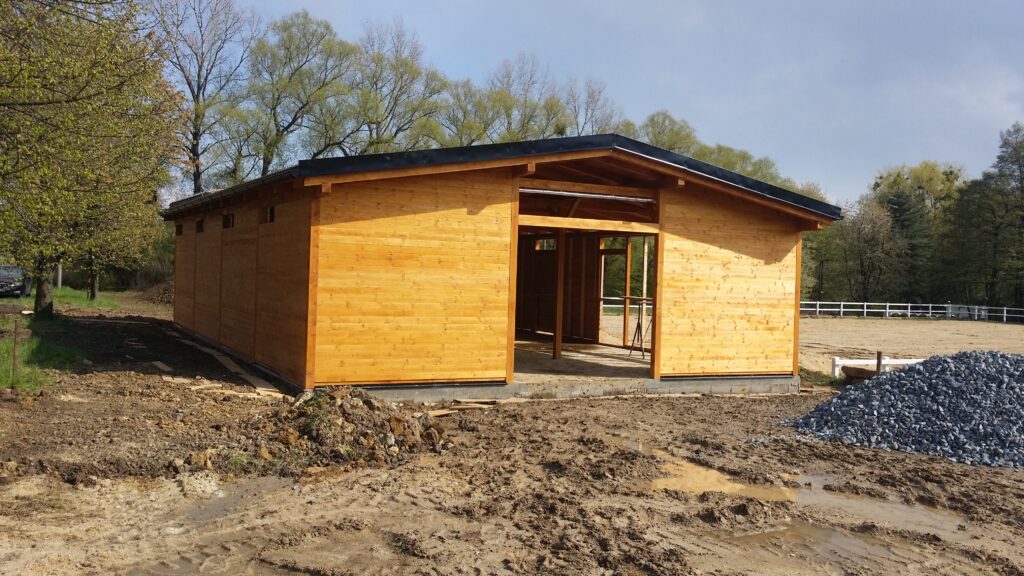

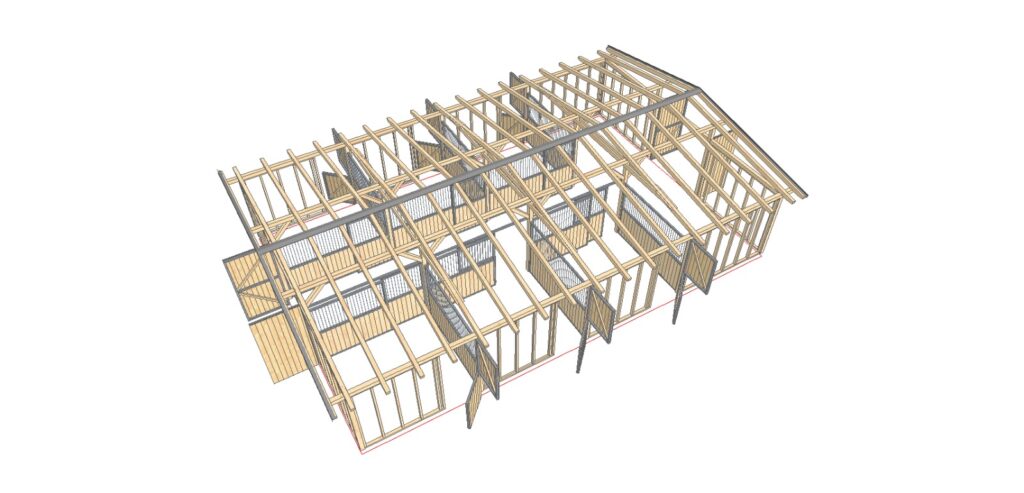

Nicméně stavba je univerzální konstrukce na nosných sloupech s ránovými výpní stěn, takže je možné v podstatě od jednoho boxu postavit v podstatě libovolné množství vedle sebe nebo jako to máme my, kdy uprostřed je manipulační 3 m široká ulička a tohle řešení se nám nejvíce zalíbilo a osvědčilo.

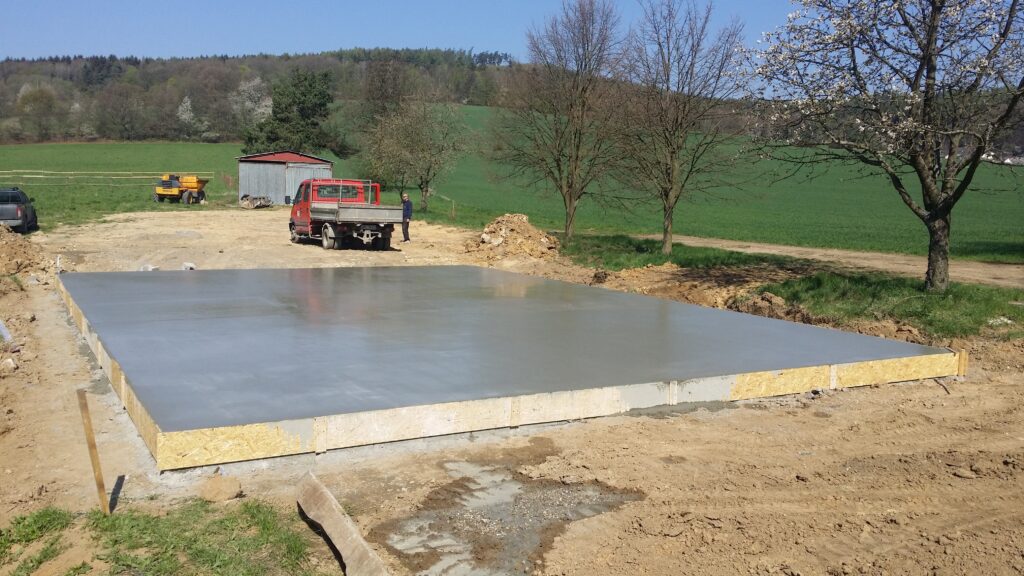

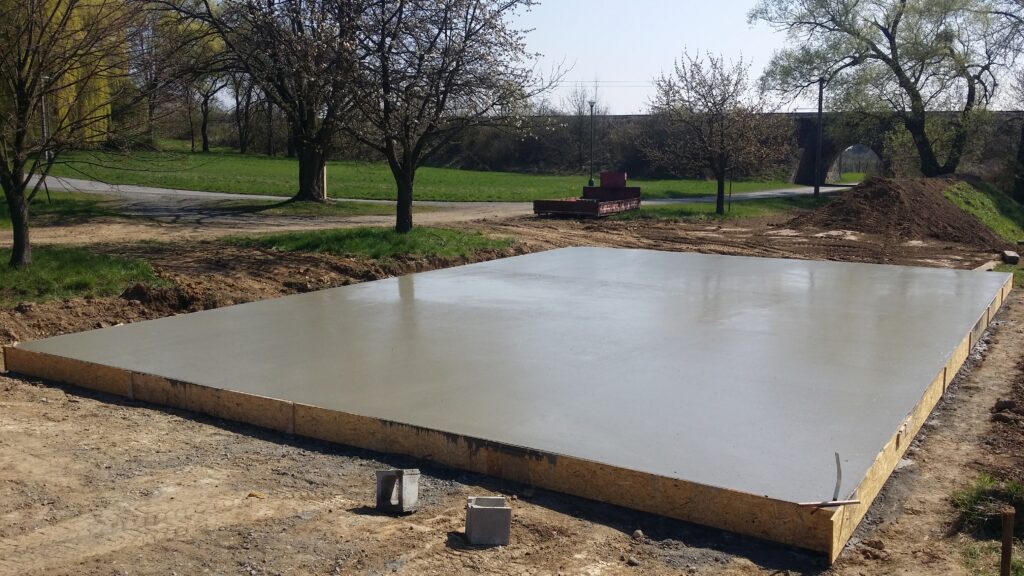

Podlaha z vodostavebního betonu, její klouzavost jsme se na radu pokusili vyřešit protiskluzným nátěrem, což se ukázalo jako úplná blbost, nakonec se použili gumové stájové rohože a problém byl vyřešen.

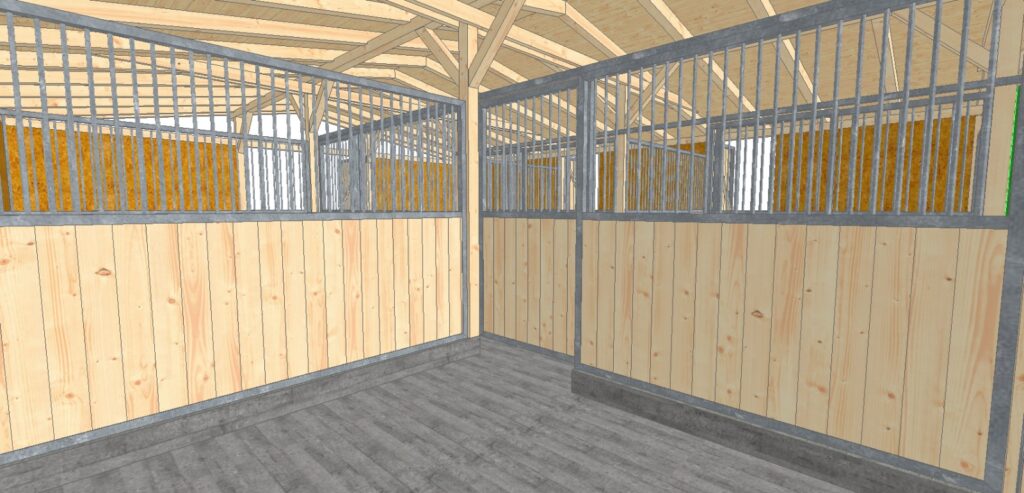

Pro nové stavby nicmméně navrhujeme aby se pod stěny ze dřeva udělal zvýšený základ stačí klidně 200 mm i když jsme měli konstrukce ve kvalitním nátěru na stěny dovnitř boxů byli použité OSB desky s označení 4, které jsou odolné vůči vodě a částečně proti chemickým látkám a ještě jsme opatřili nátěrem, tak agresivita koňského hnoje má značnou intenzitu a po 5 ´-ti letech používání přece jen nějaké známky opotřebení jsou. Vše by bylo vyřešeno malou betonovou podezdívkou, aby dřevená konstrukce nepřišla do kontaktu s vhlkem….

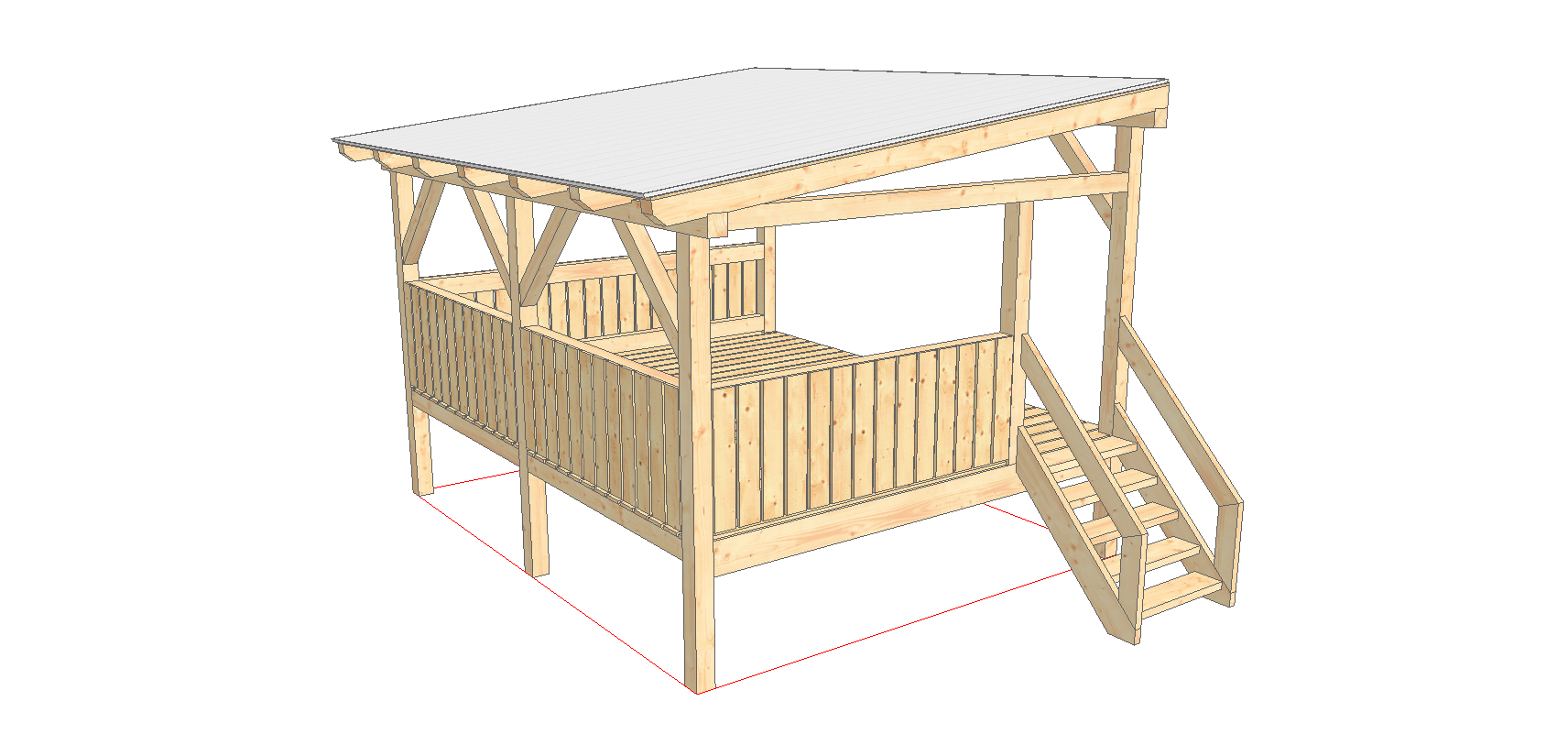

Vyvýšená terasa k domu se zastřešením a schody do zahrady
Další požadavek je na vyvýšenou terasu vynesenou na sloupech k domu s požadavkem na doplňkové schodiště do zahrady. rozměr 5,2*4,3 m okapová výška cca 3,16 m
Všechny spoje jsou čepovány, krokve osdlány opatřeny předvetem pro ukotvení k vaznici. Nosné prvky podlahy jsou spojeny na rybinový spoj.
